ホーム/製品センター/FPGA 開発ボード/AMD Xilinx XCVU13F Virtex UltraScale+ FMC+ FPGA PCIe 超ハイエンド開発ボード
FPGA 開発ボード Industrial -40~85°C

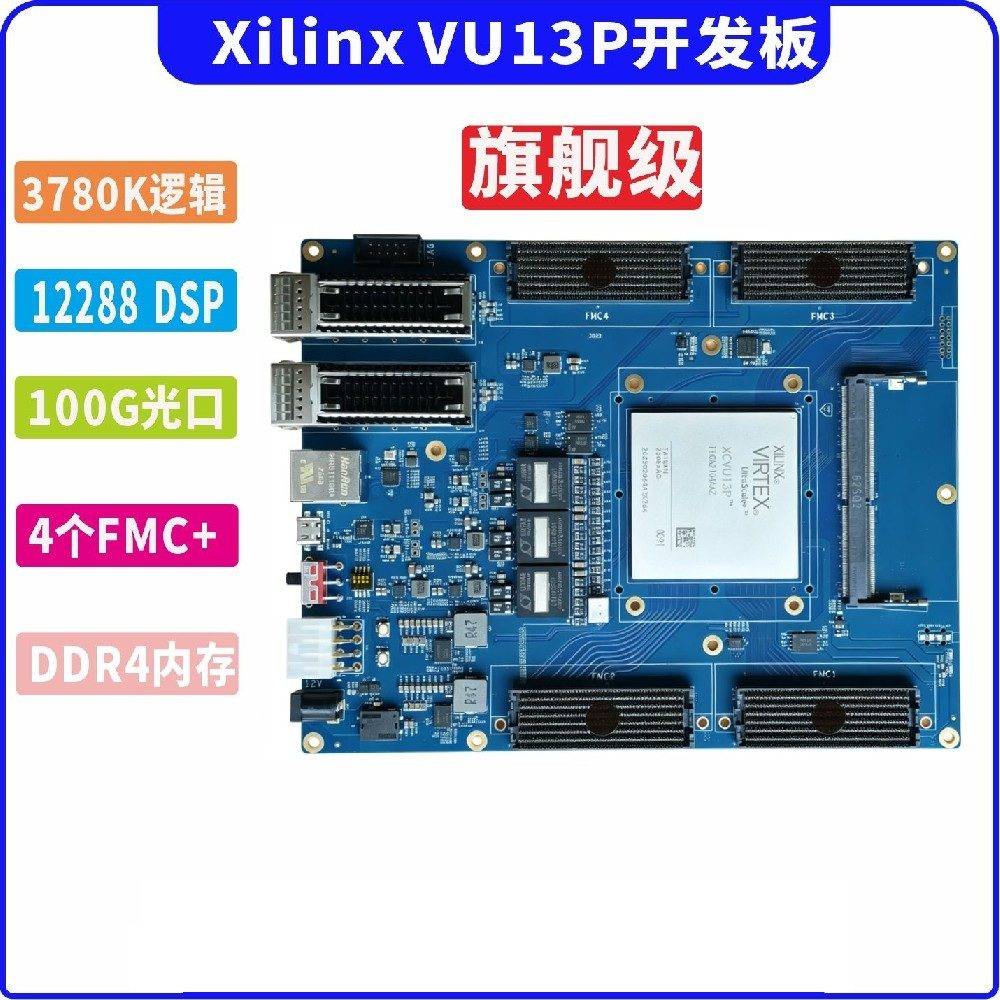

AMD Xilinx XCVU13F Virtex UltraScale+ FMC+ FPGA PCIe 超ハイエンド開発ボード

ボード型番: VU13F

VU13F は、AMD Xilinx UltraScale+ XCVU13P-2FHGA2104I をベースにした産業グレード FPGA 開発ボードで、高速ネットワーキング、AI アクセラレーション、複雑なアルゴリズムプロトタイピング向けに設計されています。3780K ロジックセル、12,288 DSP スライス、94.5Mb のオンチップ Block RAM を備え、豊富な演算リソースを提供します。4 基の FMC+ 拡張インターフェース、2 基の QSFP28 100G 光ポート、1 基の Gigabit Ethernet ポート、DDR4-SODIMM メモリにより、優れた高速データスループットを実現します。12V-20A ATX 電源と USB Type-C UART デバッグポートを備え、コンパクトな 205×160mm フォームファクタがシステム統合を簡素化します。産業温度設計により、通信 R&D、信号処理、研究プロジェクト、その他の高性能開発シナリオに適しています。

¥1,615,500 税別・量産・カスタマイズ対応可
3780K ロジックセル + 12,288 DSP、超並列演算
4×FMC+ 拡張 + 2×QSFP28 100G 光ポート + Gigabit Ethernet
DDR4-SODIMM メモリ、必要に応じ設定可能
USB Type-C UART デバッグポート
産業用 -40~85°C · コンパクト 205×160mm フォームファクタ

インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。

仕様

データソース:www.profpga.net 公式製品ページ

VU13F は、AMD Xilinx UltraScale+ XCVU13P-2FHGA2104I をベースにした産業グレード FPGA 開発ボードで、高速ネットワーキング、AI アクセラレーション、複雑なアルゴリズムプロトタイピング向けに設計されています。3780K ロジックセル、12,288 DSP スライス、94.5Mb のオンチップ Block RAM を備え、豊富な演算リソースを提供します。4 基の FMC+ 拡張インターフェース、2 基の QSFP28 100G 光ポート、1 基の Gigabit Ethernet ポート、DDR4-SODIMM メモリにより、優れた高速データスループットを実現します。12V-20A ATX 電源と USB Type-C UART デバッグポートを備え、コンパクトな 205×160mm フォームファクタがシステム統合を簡素化します。産業温度設計により、通信 R&D、信号処理、研究プロジェクト、その他の高性能開発シナリオに適しています。

パラメータ 仕様
ボードモデル VU13F
メインチップ XCVU13P-2FHGA2104I
温度グレード Industrial; -40°C ~ 85°C
ロジックセル 3780K
LUT 1728K
フリップフロップ 3456K
DSP スライス 12288
Block RAM 94.5Mb
DDR4 SODIMM memory module
FMC+ 4
Gigabit Ethernet 1
QSFP28 2×100G
UART 1×USB Type-C
電源 12V 20A ATX
形状・サイズ 205×160mm

主な適用シナリオ

一つのプラットフォームで多様な役割に対応

人工知能

AIモデルの展開には、計算能力、帯域幅、電力効率のバランスの取れた組み合わせが求められます。ハードウェアの並列性、再構成可能なデータパス、豊富な高速インターフェースにより、FPGAとMPSoCはCNN/YOLO推論、Vitis-AIアクセラレーション、エッジインテリジェンス端末向けに、低レイテンシでエネルギー効率の高いヘテロジニアスコンピューティングを提供し、アルゴリズムの迅速な移植と製品展開を可能にします。

通信

5G/6G基地局や高速ネットワーク機器は、プロトコル処理、データ転送、決定的なレイテンシに対して厳しい要件を課します。高速トランシーバ、再構成可能なプロトコルスタック、並列パイプラインにより、FPGAは100G光通信、プロトコル処理、ネットワークセキュリティアクセラレーションを実現し、R&Dから量産まで高いスループットと低レイテンシのハードウェアプラットフォームを提供します。

高性能レーダー

フェーズドアレイレーダーとイメージングレーダーは、信号処理プラットフォームに対して、マルチチャネル並列取得、高スループットデータフロー、決定的な低レイテンシという厳しい要件を課します。再構成可能な並列アーキテクチャにより、FPGAはレーダー信号処理の中核として、ビームフォーミング、パルス圧縮、ターゲット検出においてマルチチャネル並列・高スループット・決定的低レイテンシの計算を提供し、アルゴリズムの再構成とプラットフォームの進化をサポートします。

研究とプロトタイピング

大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。
