中国 FPGA Zynq SoC SoM – PBC7Z020G
中国 SoPC 中国製代替 Industrial -55~125°C

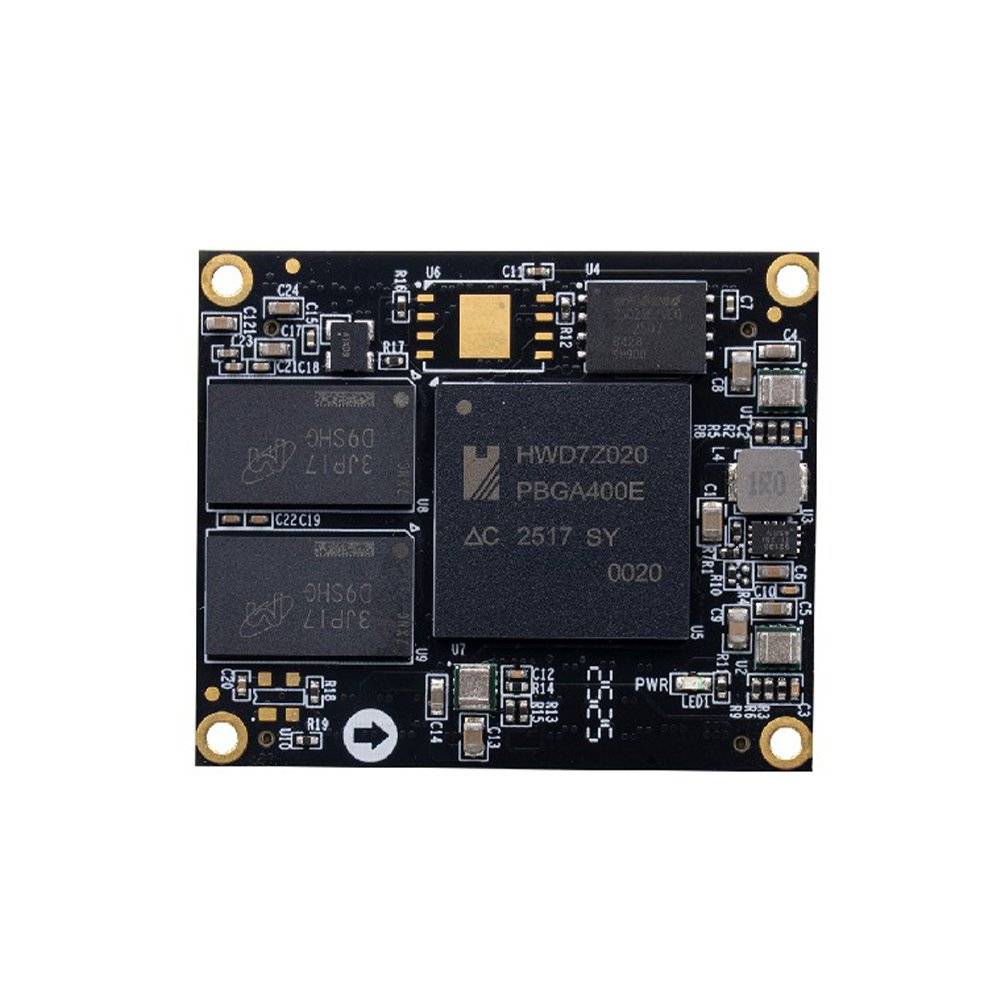

中国 FPGA Zynq SoC SoM – PBC7Z020G

ボード型番： C7Z020G

C7Z020G は、中国製 ZYNQ アーキテクチャ SoC モジュールで、中国製産業チップ HWD7Z020-1PBGA400 をベースに、デュアルコア ARM Cortex-A9 と FPGA プログラマブルロジックを異種アーキテクチャで統合しています。-55°C 〜 125°C の超広温度範囲、超コンパクト 35×42×5.5mm サイズ、追加パッチなしのネイティブ Vivado 互換、高いコストパフォーマンスを備え、小型組込みシステム、産業制御、医療機器、宇宙・航空、国内置換シナリオに最適なコアプラットフォームです。

¥18,500 税別・量産・カスタマイズ対応可
完全国産・自主制御可能、重要分野の国内置換に最適
超コンパクト 35×42×5.5mm フォームファクタ
-55°C〜125°C 高信頼性超広温度
デュアルコア A9@800MHz + FPGA ソフト/ハード協調設計
ネイティブ Vivado 互換、パッチ不要
見積もりを依頼する

インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。

仕様

データソース：www.profpga.net 公式製品ページ

C7Z020G は、中国製 ZYNQ アーキテクチャ SoC モジュールで、中国製産業チップ HWD7Z020-1PBGA400 をベースに、デュアルコア ARM Cortex-A9 と FPGA プログラマブルロジックを異種アーキテクチャで統合しています。-55°C 〜 125°C の超広温度範囲、超コンパクト 35×42×5.5mm サイズ、追加パッチなしのネイティブ Vivado 互換、高いコストパフォーマンスを備え、小型組込みシステム、産業制御、医療機器、宇宙・航空、国内置換シナリオに最適なコアプラットフォームです。

パラメータ 仕様
SoM モデル C7Z020G
FPGA チップモデル HWD7Z020-1PBGA400
ARM コアチップ Dual-core ARM Cortex-A9 (800MHz)
DDR メモリ DDR3 1GB
チップグレード Industrial; operating temperature range -55°C ~ 125°C
ロジックセル 85K
LUT 53,200
フリップフロップ 106,400
DSP 220
Block RAM 4.9Mb
eMMC Flash 8GB
QSPI Flash 256Mbit
PS MIO 39
PL I/O 198
LVDS 差動ペア 48
電圧設定 I/O 100
DDR3 構成 32bit bus, up to 1066Mbps
QSPI Flash 構成 1× 32MB QSPI Flash for FPGA user data storage
AD コンバータ 2 ADC, on-chip ADC measures on-die voltage and temperature, 1Mbps sampling
オシレータ 1× 33.33MHz active oscillator providing PS clock source
コネクタ 2× 120-pin Panasonic connectors
LED 1 power LED
入力電圧 5V
寸法 35mm × 42mm × 5.5mm

主な適用シナリオ

一つのプラットフォームで多様な役割に対応

産業制御

産業現場では制御機器に対して広い温度範囲、耐干渉性、決定的なレイテンシが要求されます。FPGAは再構成可能な並列ロジックにより、リアルタイム制御、プロトコル解析、高速I/O取得を処理し、PLC拡張、モーションコントロール、産業通信バスに対して高い信頼性のハードウェア基盤を提供します。Duyuanの産業グレードボードは-40~85°Cの広い温度範囲と長期的な安定供給をサポートし、デバイスのプロトタイプ検証から量産への移行を支援します。

医療エレクトロニクス

医療機器には、最高水準の画質、リアルタイム性能、信頼性が求められます。FPGAは内視鏡ISP、医用画像処理、デバイス制御向けに低レイテンシパイプラインと高信頼性ハードウェアを提供し、中国拠点の医療機器が画像強調、インターフェースプロトコル、システム小型化において自立かつ制御可能な開発を達成することを支援します。

研究とプロトタイピング

大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。

映像・画像処理

4K/8Kビデオ、マシンビジョン、産業カメラは、エンドツーエンドのレイテンシとインターフェースカバレッジに対して厳しい要件を課します。ハードウェアダイレクトのビデオパスと並列パイプラインにより、FPGAはビデオエンコード/デコード、画像前処理、マルチプロトコルインターフェース、低レイテンシ転送においてマイクロ秒レベルの決定的処理を提供し、ビデオサービスとビジョンアルゴリズムの深いカスタマイズをサポートします。
