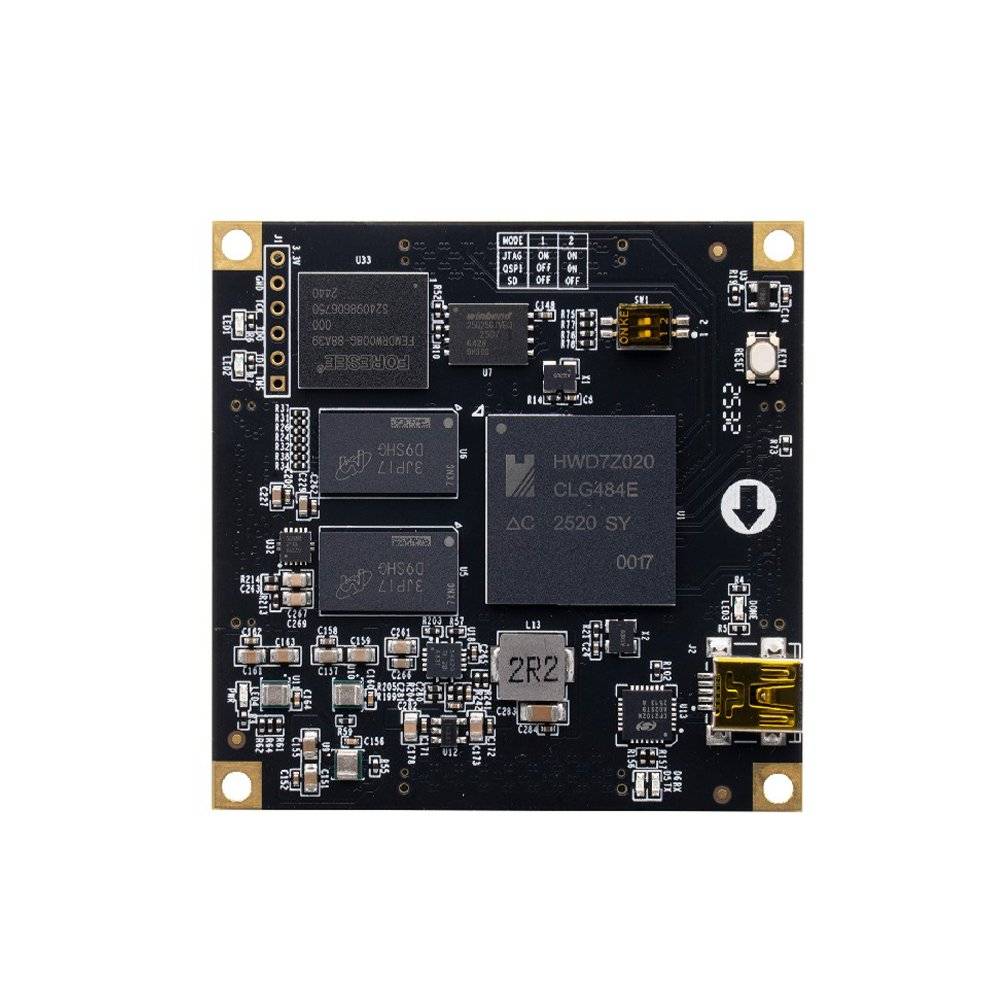

中国 FPGA Zynq SoC SoM – PBC7Z020G
China FPGA Zynq SoC SoM · dual-core A9 + FPGA heterogeneous · -55~125°C high-reliability wide temperature · 35×42mm ultra-compact
¥18,500税別 詳細を見る →
C7Z021G は、完全国産の ZYNQ アーキテクチャ SoC モジュールです。中国製産業チップ HWD7Z020-1CLG484 を搭載し、デュアルコア ARM Cortex-A9 プロセッサと FPGA プログラマブルロジックを異種アーキテクチャで統合しています。-55°C 〜 125°C の超広温度範囲とコンパクトな 60×60×8.4mm サイズを持ち、Vivado 開発環境に追加パッチなくネイティブ互換します。高集積・高信頼性・明確なコスト優位性を備え、中国製組込みシステム、スマート端末、産業制御、医療機器、宇宙・航空用途に最適なコアハードウェアプラットフォームです。
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
C7Z021G は、完全国産の ZYNQ アーキテクチャ SoC モジュールです。中国製産業チップ HWD7Z020-1CLG484 を搭載し、デュアルコア ARM Cortex-A9 プロセッサと FPGA プログラマブルロジックを異種アーキテクチャで統合しています。-55°C 〜 125°C の超広温度範囲とコンパクトな 60×60×8.4mm サイズを持ち、Vivado 開発環境に追加パッチなくネイティブ互換します。高集積・高信頼性・明確なコスト優位性を備え、中国製組込みシステム、スマート端末、産業制御、医療機器、宇宙・航空用途に最適なコアハードウェアプラットフォームです。
| パラメータ | 仕様 |
|---|---|
| SoM モデル | C7Z021G |
| FPGA チップモデル | HWD7Z020-1CLG484 |
| ARM チップ | Dual-core ARM Cortex-A9 (800MHz) |
| DDR | DDR3 1GB |
| チップグレード | Industrial; operating temperature range: -55°C to 125°C |
| ロジックセル | 85K |
| LUT | 53,200 |
| フリップフロップ | 106,400 |
| DSP | 220 |
| Block RAM | 4.9Mb |
| eMMC Flash | 8GB |
| QSPI Flash | 256Mbit |
| PS MIO | 39 |
| PL I/O | 198 |
| LVDS 差動ペア | 48 |
| 電圧設定 I/O | 100 |
| DDR3 構成 | 32bit bus, up to 1066Mbps |
| QSPI Flash 構成 | 1× 32MB QSPI Flash for FPGA user data storage |
| eMMC Flash 構成 | 8GB capacity for system mass storage |
| JTAG ポート | 6-pin JTAG header reserved for download and debug |
| AD コンバータ | 2 ADC, on-chip ADC measures on-die voltage and temperature, 1Mbps sampling |
| オシレータ | 1× 33.33MHz active oscillator (PS); 1× 50MHz active oscillator (PL) |
| USB シリアル | 1 USB-to-serial port, provides 5V power and PC communication |
| ボタン | 1 reset button |
| コネクタ | 4× 80-pin Panasonic connectors (PS 39, PL 198) |
| LED | 2 power LEDs, 1 PS-controlled, 1 PL-controlled |
| DIP スイッチ | Configures PS boot modes, e.g. JTAG/QSPI/SD card |
| 入力電圧 | 5V |
| 寸法 | 60mm × 60mm × 8.4mm |
産業現場では制御機器に対して広い温度範囲、耐干渉性、決定的なレイテンシが要求されます。FPGAは再構成可能な並列ロジックにより、リアルタイム制御、プロトコル解析、高速I/O取得を処理し、PLC拡張、モーションコントロール、産業通信バスに対して高い信頼性のハードウェア基盤を提供します。Duyuanの産業グレードボードは-40~85°Cの広い温度範囲と長期的な安定供給をサポートし、デバイスのプロトタイプ検証から量産への移行を支援します。
医療機器には、最高水準の画質、リアルタイム性能、信頼性が求められます。FPGAは内視鏡ISP、医用画像処理、デバイス制御向けに低レイテンシパイプラインと高信頼性ハードウェアを提供し、中国拠点の医療機器が画像強調、インターフェースプロトコル、システム小型化において自立かつ制御可能な開発を達成することを支援します。
大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。
4K/8Kビデオ、マシンビジョン、産業カメラは、エンドツーエンドのレイテンシとインターフェースカバレッジに対して厳しい要件を課します。ハードウェアダイレクトのビデオパスと並列パイプラインにより、FPGAはビデオエンコード/デコード、画像前処理、マルチプロトコルインターフェース、低レイテンシ転送においてマイクロ秒レベルの決定的処理を提供し、ビデオサービスとビジョンアルゴリズムの深いカスタマイズをサポートします。
