Fudan Micro JFM7K325T 中国 Kintex-7 FPGA 開発ボード
¥184,500税別 詳細を見る →

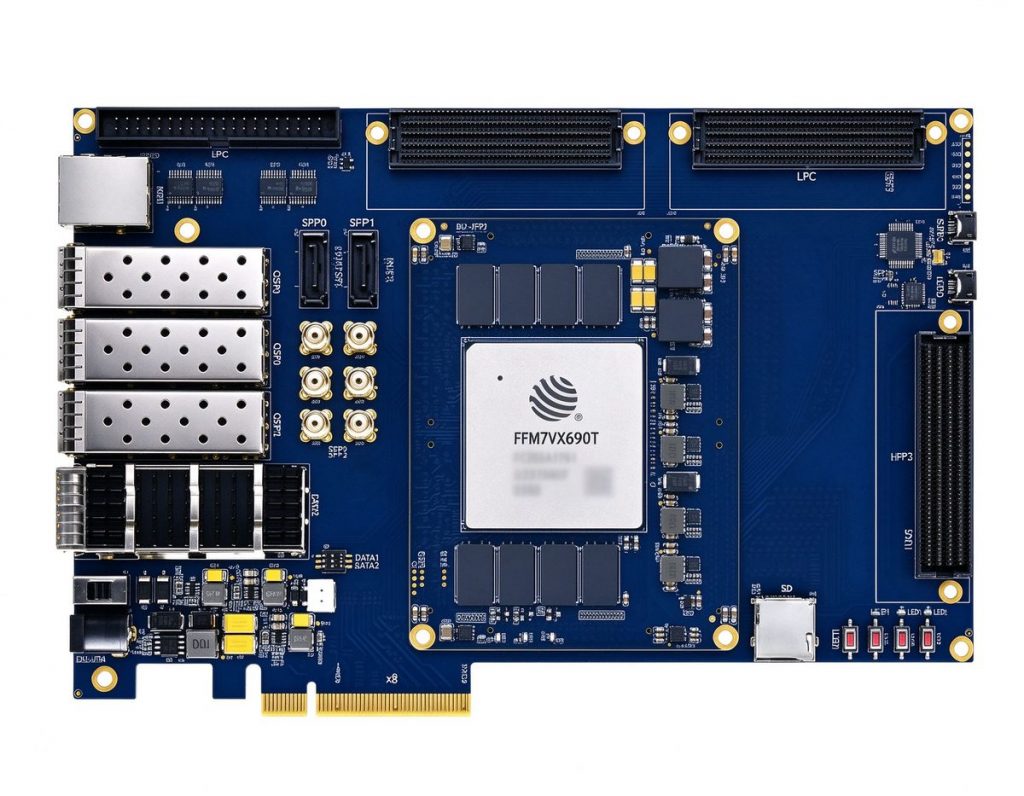

DUF7690T 開発ボードは、Fudan Micro JFM7VX690T36-2FFG1761I 産業グレード FPGA (Vivado ツールチェーン互換) をベースに、693K ロジックセル、108K LUT、3,600 DSP スライス、52.9 Mb Block RAM、36 GTH トランシーバペア (チャネルあたり最大 10.3 Gbps)、PCIe 3.0 x8 ハードコアを統合しています。100×80mm の SOM に 4GB DDR3 (2×2GB/64-bit) とデュアル QSPI + BPI ブートを搭載、220×130mm のキャリアボードが 2×FMC HPC + 1×FMC LPC、3×SFP+、1×QSFP (40G)、Gigabit Ethernet、SATA、SD カード、USB-JTAG を導出し、200MHz + 125MHz + 156.25MHz 差動クロックを備えます。 主な用途: ソフトウェア無線 (SDR) では、AD9361/AD9371 FMC 子カードと組み合わせて JSR 規格波形、5G スモールセル、衛星地上局の国内置換に対応。レーダー信号処理では、3,600 DSP + 36 GTH がパルス圧縮、ビームフォーミング、DBF、SAR イメージングフロントエンドを支援。高速データ収集では、FMC HPC が AD9680/AD9152 超高速 ADC/DAC に直接接続し、PCIe 3.0 x8 ホストバックホールを備えます。映像・画像処理では、マルチチャネル SFP+ 映像ストリーム集約、8K 映像ステッチ、FPGA ハードウェアエンコード/デコード前処理を実現。高速通信プロトタイピングでは、QSFP 40G + Aurora プロトコルスタックにより 10G/40G 光通信、OTN、CPRI フロントホールのプロトタイプをカバーします。JFM7 シリーズは Vivado 互換・産業用 -40~85℃ 範囲で、高信頼性機器の国内置換プロジェクトで XC7VX690T を置換可能です。 SOM + キャリアボードは完成アセンブリとして出荷され、FMC ADC/DAC や SDR 子カードもオプション対応可能。最終構成は商務確認に依存します。参考価格は $4,615 から、量産注文と国内カスタマイズに対応します。
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
DUF7690T 開発ボードは、Fudan Micro JFM7VX690T36-2FFG1761I 産業グレード FPGA (Vivado ツールチェーン互換) をベースに、693K ロジックセル、108K LUT、3,600 DSP スライス、52.9 Mb Block RAM、36 GTH トランシーバペア (チャネルあたり最大 10.3 Gbps)、PCIe 3.0 x8 ハードコアを統合しています。100×80mm の SOM に 4GB DDR3 (2×2GB/64-bit) とデュアル QSPI + BPI ブートを搭載、220×130mm のキャリアボードが 2×FMC HPC + 1×FMC LPC、3×SFP+、1×QSFP (40G)、Gigabit Ethernet、SATA、SD カード、USB-JTAG を導出し、200MHz + 125MHz + 156.25MHz 差動クロックを備えます。
主な用途: ソフトウェア無線 (SDR) では、AD9361/AD9371 FMC 子カードと組み合わせて JSR 規格波形、5G スモールセル、衛星地上局の国内置換に対応。レーダー信号処理では、3,600 DSP + 36 GTH がパルス圧縮、ビームフォーミング、DBF、SAR イメージングフロントエンドを支援。高速データ収集では、FMC HPC が AD9680/AD9152 超高速 ADC/DAC に直接接続し、PCIe 3.0 x8 ホストバックホールを備えます。映像・画像処理では、マルチチャネル SFP+ 映像ストリーム集約、8K 映像ステッチ、FPGA ハードウェアエンコード/デコード前処理を実現。高速通信プロトタイピングでは、QSFP 40G + Aurora プロトコルスタックにより 10G/40G 光通信、OTN、CPRI フロントホールのプロトタイプをカバーします。JFM7 シリーズは Vivado 互換・産業用 -40~85℃ 範囲で、高信頼性機器の国内置換プロジェクトで XC7VX690T を置換可能です。
SOM + キャリアボードは完成アセンブリとして出荷され、FMC ADC/DAC や SDR 子カードもオプション対応可能。最終構成は商務確認に依存します。参考価格は $4,615 から、量産注文と国内カスタマイズに対応します。
| パラメータ | 仕様 |
|---|---|
| 製品モデル | DUF7690T V1.0 |
| FPGA チップ | Fudan Micro JFM7VX690T36-2FFG1761I (Vivado toolchain compatible) |
| スピードグレード / 温度 | -2 speed grade · Industrial -40℃ ~ 85℃ |
| ロジックセル / LUT | 693K Logic Cells · 108K LUTs |
| DSP / Block RAM | 3,600 DSP Slices · 52.9 Mb Total Block RAM |
| GTH トランシーバ | 36 TX/RX pairs, up to 10.3 Gbps per channel |
| PCI Express | 1 hard core PCIe Gen3 x8 (8.0 GT/s) |
| ユーザー I/O | 528 single-ended / 264 differential pairs (1.2V / 1.8V adjustable, 1.8V default) |
| オンボードメモリ | 4GB DDR3 (2 × 2GB / 64-bit, up to 1866 Mbps) |
| ブートオプション | JTAG · QSPI · BPI (DIP スイッチ選択) |
| オンボードクロック | 1×200MHz differential oscillator (FPGA) + 1×125MHz + 1×156.25MHz differential oscillators (GTH reference) |
| FMC インターフェース | 2 × FMC HPC (8 GTH pairs, 168 I/O) + 1 × FMC LPC (1 GTH pair, 72 I/O) |
| 光インターフェース | 3 × SFP+ · 1 × QSFP (40G) |
| その他インターフェース | 1 × Gigabit Ethernet · SATA · SD カード · USB-JTAG · UART · 2 user LEDs + 2 buttons · 40P expansion header |
| SOM 構造 | 100 × 80 mm · all I/O via board-to-board connectors |
| キャリア構造 | 220 × 130 mm · immersion gold process |
| 電源 | +12V / 3A DC 入力 |
| パラメータ | Fudan Micro JFM7VX690T36-2FFG1761I | Xilinx XC7VX690T-2FFG1761I (Industrial) |
|---|---|---|
| プロセスノード | 28nm HKMG domestic process | 28nm TSMC HPL process |
| ロジックセル | 693,120 Logic Cells | 693,120 Logic Cells |
| Slices / LUT | 108,300 Slices · 346,560 LUTs | 108,300 Slices · 346,560 LUTs |
| DSP スライス | 3,600 | 3,600 |
| Block RAM | 52.9 Mb (1,740 blocks × 36 Kb) | 52.9 Mb (1,740 blocks × 36 Kb) |
| GTH トランシーバ | 36 pairs TX/RX · up to 10.3 Gbps | 36 pairs TX/RX · up to 12.5 Gbps |
| PCI Express ハードブロック | Gen3 x8 (8.0 GT/s) | Gen3 x8 (8.0 GT/s) |
| 最大ユーザー I/O | 528 single-ended / 264 differential pairs | 528 single-ended / 264 differential pairs |
| パッケージ | FCBGA1761 (42.5×42.5mm) | FCBGA1761 (42.5×42.5mm) |
| スピードグレード | -2 speed grade | -2 speed grade |
| 動作温度 | Industrial -40°C ~ +85°C | Industrial -40°C ~ +100°C (TJ) |
| ツールチェーン互換性 | Procise™ EDA · Vivado fully compatible | Vivado native support |
| 供給・管理 | 完全国内化・輸出管理非対象・長期安定供給 | 輸入品・US EAR 輸出規制対象・長リードタイム |
5G/6G基地局や高速ネットワーク機器は、プロトコル処理、データ転送、決定的なレイテンシに対して厳しい要件を課します。高速トランシーバ、再構成可能なプロトコルスタック、並列パイプラインにより、FPGAは100G光通信、プロトコル処理、ネットワークセキュリティアクセラレーションを実現し、R&Dから量産まで高いスループットと低レイテンシのハードウェアプラットフォームを提供します。
フェーズドアレイレーダーとイメージングレーダーは、信号処理プラットフォームに対して、マルチチャネル並列取得、高スループットデータフロー、決定的な低レイテンシという厳しい要件を課します。再構成可能な並列アーキテクチャにより、FPGAはレーダー信号処理の中核として、ビームフォーミング、パルス圧縮、ターゲット検出においてマルチチャネル並列・高スループット・決定的低レイテンシの計算を提供し、アルゴリズムの再構成とプラットフォームの進化をサポートします。
大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。
4K/8Kビデオ、マシンビジョン、産業カメラは、エンドツーエンドのレイテンシとインターフェースカバレッジに対して厳しい要件を課します。ハードウェアダイレクトのビデオパスと並列パイプラインにより、FPGAはビデオエンコード/デコード、画像前処理、マルチプロトコルインターフェース、低レイテンシ転送においてマイクロ秒レベルの決定的処理を提供し、ビデオサービスとビジョンアルゴリズムの深いカスタマイズをサポートします。
