中国 FPGA Kintex-7 SoM – PBC7K325G
China FPGA industrial-grade SoM · CWQ2P325T · 326K logic · 16 GTX · 2GB DDR3

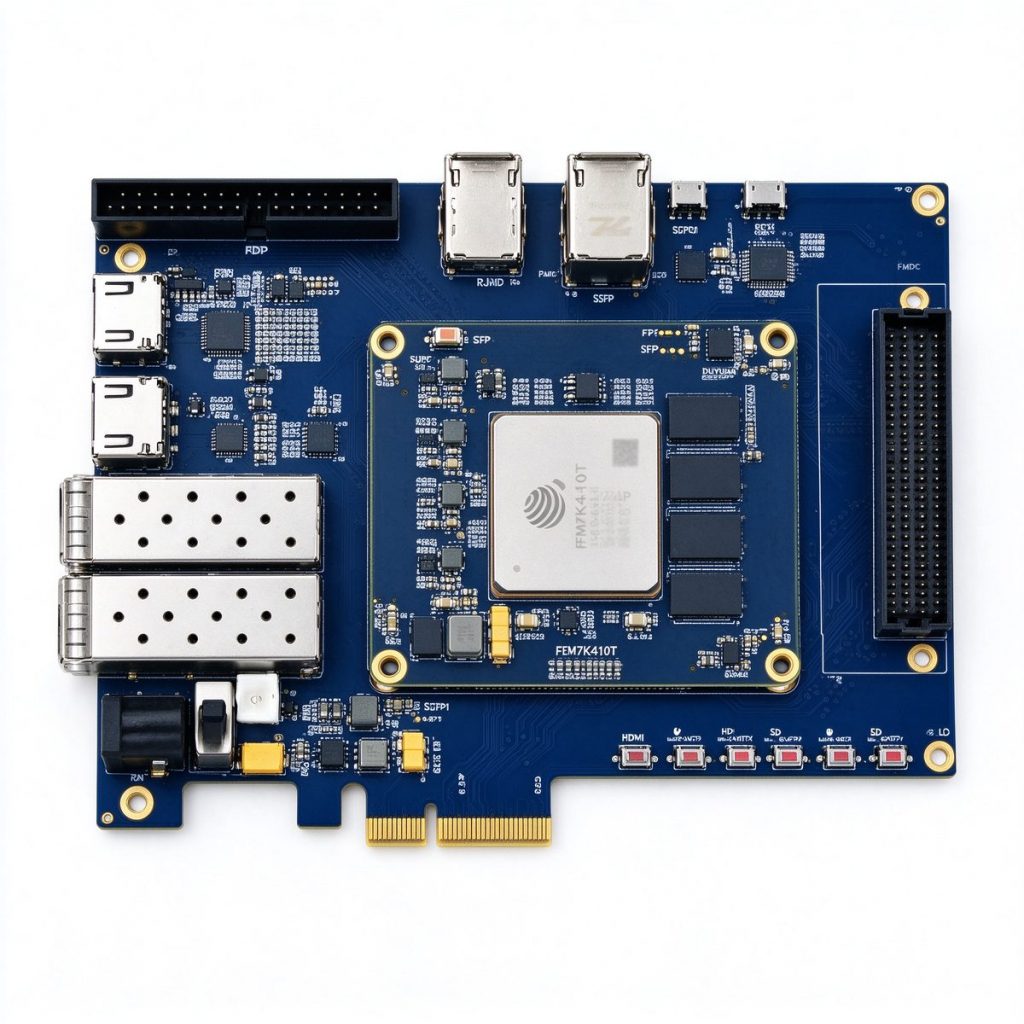

DUK7410T 開発ボードは、Fudan Micro JFM7K410T 産業グレード FPGA (Vivado ツールチェーン互換) をベースに、406K ロジックセル、63.5K LUT、1,540 DSP スライス、28.6 Mb Block RAM、16 GTX トランシーバペア (チャネルあたり最大 6.6 Gbps)、PCIe 2.0 x8 ハードコアを統合しています。83.8×64.8mm の SOM に 4GB DDR3 と 256Mb QSPI Flash を搭載、165×108mm のキャリアボードが FMC HPC、2×SFP+、HDMI 4K 入出力、Gigabit Ethernet、SD カード、USB-JTAG を導出し、200MHz + 125MHz 差動クロックを備えます。 主な用途: 産業ビジョン検査では、HDMI 4K 入力 + FMC 高速 ADC により産業用カメラ、欠陥検出、視覚位置決めプロトタイプを支援。映像・画像処理では、HDMI 4K ループバック、マルチチャネル映像ステッチ、FPGA ハードウェアコーデックによる画像前処理を実現。高速データ収集では、FMC HPC が ADC 子カードに直接接続し、PCIe 2.0 x8 ホストバックホールによりオシロスコープ/デジタイザプロトタイプに対応。産業制御・通信では、2×SFP+ 光通信、EtherCAT スレーブ、プロトコル変換、モーター制御プロトタイプを実現。教育・研究では、デジタル回路、通信原理、組込みシステム実験を網羅する完全なサンプルコードと回路図を提供します。JFM7K410T は Vivado 互換で、高信頼性機器の国内置換プロジェクトで XC7K410T を置換可能です。 SOM + キャリアボードは完成アセンブリとして出荷され、FMC ADC/DAC 子カードもオプション対応可能。最終構成は商務確認に依存します。参考価格は $1,538 から、量産注文と国内カスタマイズに対応します。
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
DUK7410T 開発ボードは、Fudan Micro JFM7K410T 産業グレード FPGA (Vivado ツールチェーン互換) をベースに、406K ロジックセル、63.5K LUT、1,540 DSP スライス、28.6 Mb Block RAM、16 GTX トランシーバペア (チャネルあたり最大 6.6 Gbps)、PCIe 2.0 x8 ハードコアを統合しています。83.8×64.8mm の SOM に 4GB DDR3 と 256Mb QSPI Flash を搭載、165×108mm のキャリアボードが FMC HPC、2×SFP+、HDMI 4K 入出力、Gigabit Ethernet、SD カード、USB-JTAG を導出し、200MHz + 125MHz 差動クロックを備えます。
主な用途: 産業ビジョン検査では、HDMI 4K 入力 + FMC 高速 ADC により産業用カメラ、欠陥検出、視覚位置決めプロトタイプを支援。映像・画像処理では、HDMI 4K ループバック、マルチチャネル映像ステッチ、FPGA ハードウェアコーデックによる画像前処理を実現。高速データ収集では、FMC HPC が ADC 子カードに直接接続し、PCIe 2.0 x8 ホストバックホールによりオシロスコープ/デジタイザプロトタイプに対応。産業制御・通信では、2×SFP+ 光通信、EtherCAT スレーブ、プロトコル変換、モーター制御プロトタイプを実現。教育・研究では、デジタル回路、通信原理、組込みシステム実験を網羅する完全なサンプルコードと回路図を提供します。JFM7K410T は Vivado 互換で、高信頼性機器の国内置換プロジェクトで XC7K410T を置換可能です。
SOM + キャリアボードは完成アセンブリとして出荷され、FMC ADC/DAC 子カードもオプション対応可能。最終構成は商務確認に依存します。参考価格は $1,538 から、量産注文と国内カスタマイズに対応します。
| パラメータ | 仕様 |
|---|---|
| 製品モデル | DUK7410T V1.0 |
| FPGA チップ | Fudan Micro JFM7K410T (Vivado toolchain compatible) |
| ロジックセル / LUT | 406K Logic Cells · 63.5K LUTs |
| DSP / Block RAM | 1,540 DSP Slices · 28.6 Mb Total Block RAM |
| GTX トランシーバ | 16 TX/RX pairs, up to 6.6 Gbps per channel |
| PCI Express | 1 hard core PCIe Gen2 x8 (5.0 GT/s) |
| ユーザー I/O | 288 single-ended / 144 differential pairs (1.8V / 2.5V / 3.3V adjustable, 3.3V default) |
| オンボードメモリ | 4GB DDR3 / 64-bit (up to 1866 Mbps) |
| 設定 Flash | 256Mb QSPI (boot files and user data) |
| オンボードクロック | 1×200MHz differential oscillator (FPGA) + 1×125MHz differential oscillator (GTX reference) |
| FMC インターフェース | 1 × FMC HPC (8 GTX pairs, 168 I/O) |
| 光インターフェース | 2 × SFP+ (1G/10G auto-negotiation) |
| 映像インターフェース | HDMI 4K input ×1 + HDMI output ×1 (loopback supported) |
| その他インターフェース | Gigabit Ethernet · SD カード · USB-JTAG · UART · 5 user LEDs + 5 buttons · 40P expansion header |
| SOM 構造 | 83.8 × 64.8 mm · all I/O via board-to-board connectors |
| キャリア構造 | 165 × 108 mm · immersion gold process |
| 電源 | +12V / 3A DC 入力 |
| パラメータ | Fudan Micro JFM7K410T-2FFG901I | Xilinx XC7K410T-2FFG901I (Industrial) |
|---|---|---|
| プロセスノード | 28nm HKMG domestic | 28nm TSMC HPL |
| ロジックセル | 406,720 | 406,720 |
| DSP スライス | 1,540 | 1,540 |
| Block RAM | 28.7 Mb | 28.7 Mb |
| GTX トランシーバ | 16 pairs @ 12.5 Gbps | 16 pairs @ 12.5 Gbps |
| パッケージ | FCBGA901 | FCBGA901 |
| 温度範囲 | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| ツールチェーン | Vivado compatible | Vivado native |
| 供給 | 国内調達・輸出管理非対象 | 輸入品・US EAR 規制対象 |
