SoC 開発ボード

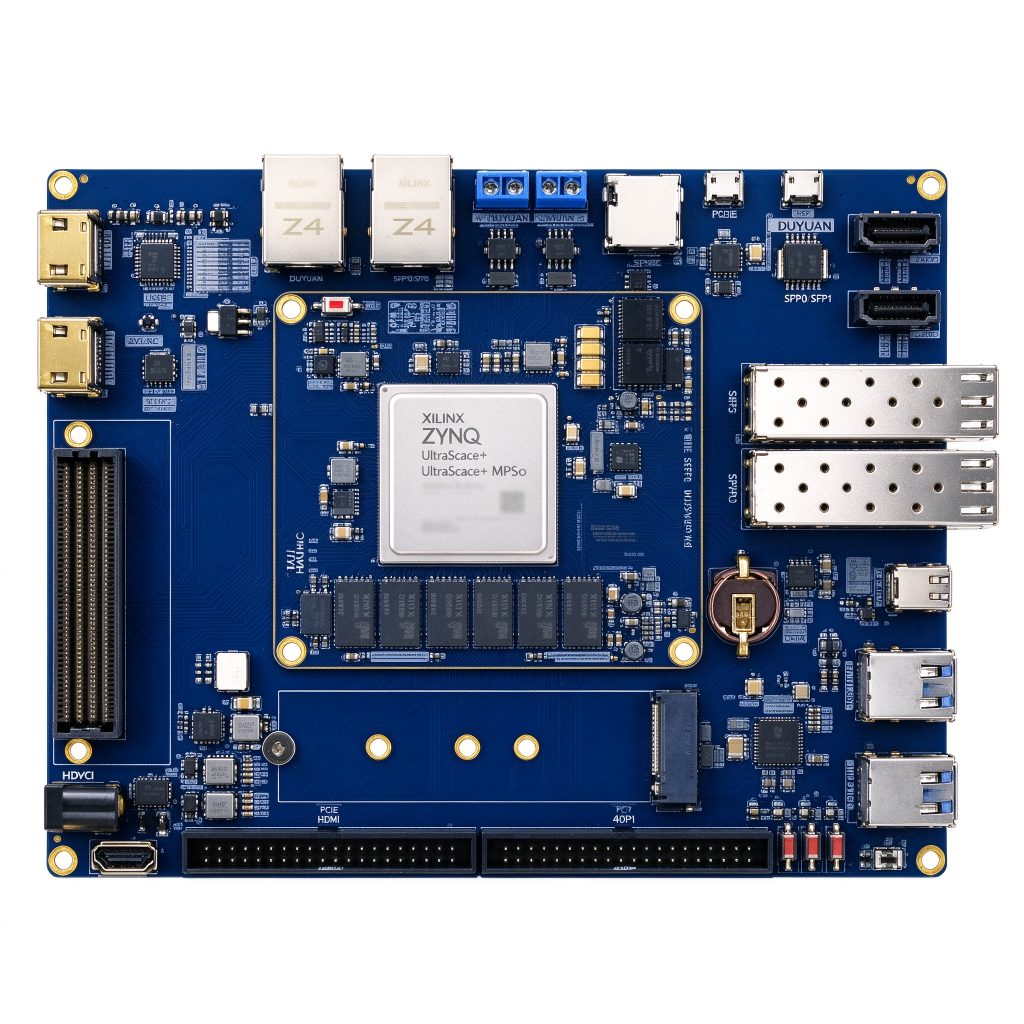

DUUZ15EG 開発ボードは、Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I 産業グレードチップをベースに、クアッドコア ARM Cortex-A53 アプリケーションプロセッサ + デュアルコア Cortex-R5F リアルタイムプロセッサ + Mali-400MP2 GPU を統合しています。PL 側は 747K ロジックセル、1,728 DSP スライス、26.2 Mb Block RAM を備えます。オンボードには PS 側 4GB DDR4 + PL 側 4GB DDR4、32GB eMMC 大容量ストレージ、24 ペアの GTH 高速トランシーバを搭載しています。 キャリアボード側は 2× SFP+ 光ポート (10G)、デュアル FMC 拡張ポート (HPC + LPC)、HDMI 4K 入出力、デュアル Gigabit Ethernet、4× USB 3.0、2× SATA、Mini DP 出力、デュアル MIPI CSI カメラインターフェースを露出しています。PYNQ 対応により迅速な開発が可能で、通信プロトタイピング、映像処理、AI 推論アプリケーションに最適なプラットフォームです。 主な用途: 5G 通信プロトタイピング・試験、ソフトウェア無線 (SDR)、映像画像処理・コーデック、機械視覚・AI 推論、産業オートメーション・制御、研究・教育プロトタイピング。
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
DUUZ15EG 開発ボードは、Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I 産業グレードチップをベースに、クアッドコア ARM Cortex-A53 アプリケーションプロセッサ + デュアルコア Cortex-R5F リアルタイムプロセッサ + Mali-400MP2 GPU を統合しています。PL 側は 747K ロジックセル、1,728 DSP スライス、26.2 Mb Block RAM を備えます。オンボードには PS 側 4GB DDR4 + PL 側 4GB DDR4、32GB eMMC 大容量ストレージ、24 ペアの GTH 高速トランシーバを搭載しています。
キャリアボード側は 2× SFP+ 光ポート (10G)、デュアル FMC 拡張ポート (HPC + LPC)、HDMI 4K 入出力、デュアル Gigabit Ethernet、4× USB 3.0、2× SATA、Mini DP 出力、デュアル MIPI CSI カメラインターフェースを露出しています。PYNQ 対応により迅速な開発が可能で、通信プロトタイピング、映像処理、AI 推論アプリケーションに最適なプラットフォームです。
主な用途: 5G 通信プロトタイピング・試験、ソフトウェア無線 (SDR)、映像画像処理・コーデック、機械視覚・AI 推論、産業オートメーション・制御、研究・教育プロトタイピング。
| パラメータ | 仕様 |
|---|---|
| 製品モデル | DUUZ15EG V1.0 |
| MPSoC チップ | Xilinx XCZU15EG-2FFVB1156I (Industrial) |
| PS プロセッサ | Quad ARM Cortex-A53 @ 1.333GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| PL ロジックセル | 747,000 Logic Cells |
| PL LUT | 341,000 LUT |
| PL DSP スライス | 1,728 |
| PL Block RAM | 26.2 Mb |
| GTH トランシーバ | 24 pairs TX/RX · up to 16.3 Gbps |
| GTR トランシーバ | 4 pairs TX/RX (PS side) |
| DDR4 メモリ | PS 4GB + PL 4GB |
| eMMC ストレージ | 32GB |
| QSPI Flash | 256Mb + 256Mb デュアルブート |
| ブートモード | JTAG · QSPI · SD · eMMC |
| 光インターフェース | 2 × SFP+ (10G) |
| FMC 拡張 | 1 × FMC HPC (8 GTH, 72 I/O) + 1 × FMC LPC |
| イーサネット | PS 1× GigE + PL 1× GigE |
| 映像 | 1 × HDMI 入力 + 1 × HDMI 2.0 出力 + 1 × Mini DP |
| USB | 4 × USB 3.0 host |
| ストレージ拡張 | 2 × SATA · 1 × SD カード · 1 × M.2 NVMe SSD |
| MIPI | 2× MIPI CSI-2 カメラ入力 |
| その他 | UART · RS485 · CAN · 4× user LED · 4× push buttons · RTC · EEPROM · 2 × 40P 拡張 |
| SoM サイズ | 85 × 75 mm (168P ボード間 ×2) |
| キャリアサイズ | 180 × 140 mm · ENIG |
| 電源 | +12V / 3A DC 入力 |
