DUUZ7EV Xilinx Zynq UltraScale+ MPSoC XCZU7EV FPGA 開発ボード

ボード型番: DUUZ7EV V1.0

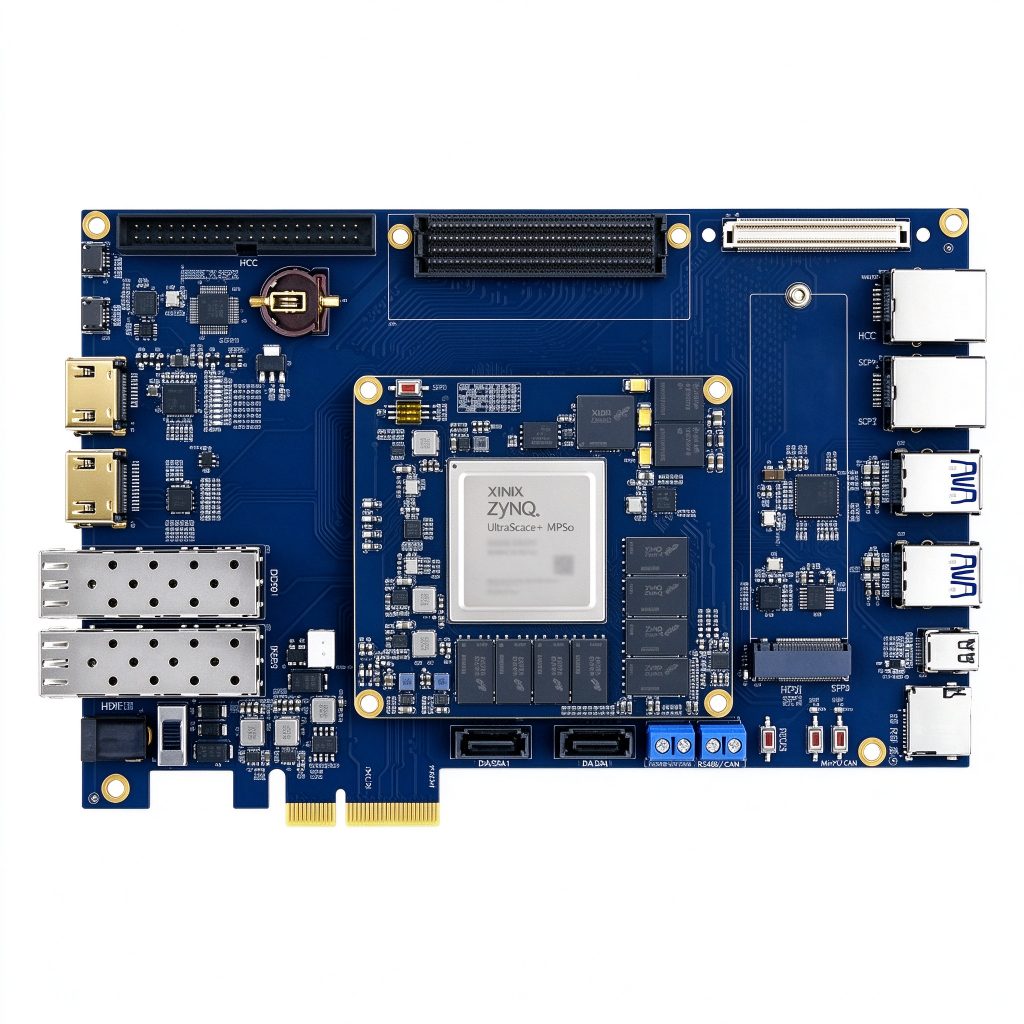

DUUZ7EV 開発ボードは、Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I 産業グレードチップをベースに、クアッドコア ARM Cortex-A53 アプリケーションプロセッサ + デュアルコア Cortex-R5F リアルタイムプロセッサ + Mali-400MP2 GPU を統合しています。PL 側は約 504K ロジックセル、230K LUT、1,728 DSP スライス、11 Mb Block RAM を備えます。オンボードには PS 側 4GB DDR4 + PL 側 4GB DDR4、32GB eMMC 大容量ストレージ、20 ペアの GTH 高速トランシーバを搭載しています。 キャリアボード側は 2× SFP+ 光ポート、PCIe 3.0 x エッジコネクタ、デュアル FMC 拡張ポート (HPC + LPC)、HDMI 4K 入出力、デュアル Gigabit Ethernet、4× USB 3.0、2× SATA、Mini DP 出力、デュアル MIPI CSI カメラインターフェースを露出しています。PYNQ 対応により迅速な開発が可能で、産業ビジョン、映像処理、通信プロトタイピングに最適なプラットフォームです。 主な用途: 産業オートメーション・機械視覚、映像画像処理・コーデック、5G 通信プロトタイピング・試験、AI 推論・エッジコンピューティング、産業制御・データ収集、研究・教育プロトタイピング。

見積もり依頼 税別・量産・カスタマイズ対応可
クアッドコア ARM Cortex-A53 @ 1.3GHz + デュアルコア Cortex-R5F @ 533MHz
504K Logic Cells · 1728 DSP · 11 Mb BRAM
20× GTH 高速トランシーバ · 合計 8GB DDR4
32GB eMMC · デュアル FMC 拡張 (HPC+LPC)
2× SFP+ · PCIe 3.0 x4 · HDMI 入出力

インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。

仕様

データソース:www.profpga.net 公式製品ページ

DUUZ7EV 開発ボードは、Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I 産業グレードチップをベースに、クアッドコア ARM Cortex-A53 アプリケーションプロセッサ + デュアルコア Cortex-R5F リアルタイムプロセッサ + Mali-400MP2 GPU を統合しています。PL 側は約 504K ロジックセル、230K LUT、1,728 DSP スライス、11 Mb Block RAM を備えます。オンボードには PS 側 4GB DDR4 + PL 側 4GB DDR4、32GB eMMC 大容量ストレージ、20 ペアの GTH 高速トランシーバを搭載しています。

キャリアボード側は 2× SFP+ 光ポート、PCIe 3.0 x エッジコネクタ、デュアル FMC 拡張ポート (HPC + LPC)、HDMI 4K 入出力、デュアル Gigabit Ethernet、4× USB 3.0、2× SATA、Mini DP 出力、デュアル MIPI CSI カメラインターフェースを露出しています。PYNQ 対応により迅速な開発が可能で、産業ビジョン、映像処理、通信プロトタイピングに最適なプラットフォームです。

主な用途: 産業オートメーション・機械視覚、映像画像処理・コーデック、5G 通信プロトタイピング・試験、AI 推論・エッジコンピューティング、産業制御・データ収集、研究・教育プロトタイピング。

パラメータ 仕様
製品モデル DUUZ7EV V1.0
MPSoC チップ Xilinx XCZU7EV-2FFVC1156I (Industrial)
PS プロセッサ Quad ARM Cortex-A53 @ 1.3GHz + Dual Cortex-R5F @ 533MHz
GPU Mali-400MP2 @ 667MHz
PL ロジックセル ~504,000 Logic Cells
PL LUT 230,000 LUT
PL DSP スライス 1,728
PL Block RAM 11 Mb
GTH トランシーバ 20 pairs TX/RX · up to 16.3 Gbps
GTR トランシーバ 4 pairs TX/RX (PS side)
DDR4 メモリ PS 4GB + PL 4GB
eMMC ストレージ 32GB
QSPI Flash 256Mb + 256Mb デュアルブート
ブートモード JTAG · QSPI · SD · eMMC
光インターフェース 2 × SFP+ (10G)
FMC 拡張 1 × FMC HPC (8 GTH, 72 I/O) + 1 × FMC LPC
PCIe PCIe 3.0 x エッジコネクタ
イーサネット PS 1× GigE + PL 1× GigE
映像 1 × HDMI 入力 + 1 × HDMI 2.0 出力 + 1 × Mini DP
USB 4 × USB 3.0 host
ストレージ拡張 2 × SATA · 1 × SD カード · 1 × M.2 NVMe SSD
MIPI 2× MIPI CSI-2 カメラ入力
その他 UART · RS485 · CAN · 4× user LED · 4× push buttons · RTC · EEPROM
SoM サイズ 85 × 75 mm (168P ボード間 ×2)
キャリアサイズ 180 × 140 mm · ENIG
電源 +12V / 3A DC 入力

主な適用シナリオ

一つのプラットフォームで多様な役割に対応

人工知能

AIモデルの展開には、計算能力、帯域幅、電力効率のバランスの取れた組み合わせが求められます。ハードウェアの並列性、再構成可能なデータパス、豊富な高速インターフェースにより、FPGAとMPSoCはCNN/YOLO推論、Vitis-AIアクセラレーション、エッジインテリジェンス端末向けに、低レイテンシでエネルギー効率の高いヘテロジニアスコンピューティングを提供し、アルゴリズムの迅速な移植と製品展開を可能にします。

通信

5G/6G基地局や高速ネットワーク機器は、プロトコル処理、データ転送、決定的なレイテンシに対して厳しい要件を課します。高速トランシーバ、再構成可能なプロトコルスタック、並列パイプラインにより、FPGAは100G光通信、プロトコル処理、ネットワークセキュリティアクセラレーションを実現し、R&Dから量産まで高いスループットと低レイテンシのハードウェアプラットフォームを提供します。

産業制御

産業現場では制御機器に対して広い温度範囲、耐干渉性、決定的なレイテンシが要求されます。FPGAは再構成可能な並列ロジックにより、リアルタイム制御、プロトコル解析、高速I/O取得を処理し、PLC拡張、モーションコントロール、産業通信バスに対して高い信頼性のハードウェア基盤を提供します。Duyuanの産業グレードボードは-40~85°Cの広い温度範囲と長期的な安定供給をサポートし、デバイスのプロトタイプ検証から量産への移行を支援します。

映像・画像処理

4K/8Kビデオ、マシンビジョン、産業カメラは、エンドツーエンドのレイテンシとインターフェースカバレッジに対して厳しい要件を課します。ハードウェアダイレクトのビデオパスと並列パイプラインにより、FPGAはビデオエンコード/デコード、画像前処理、マルチプロトコルインターフェース、低レイテンシ転送においてマイクロ秒レベルの決定的処理を提供し、ビデオサービスとビジョンアルゴリズムの深いカスタマイズをサポートします。
