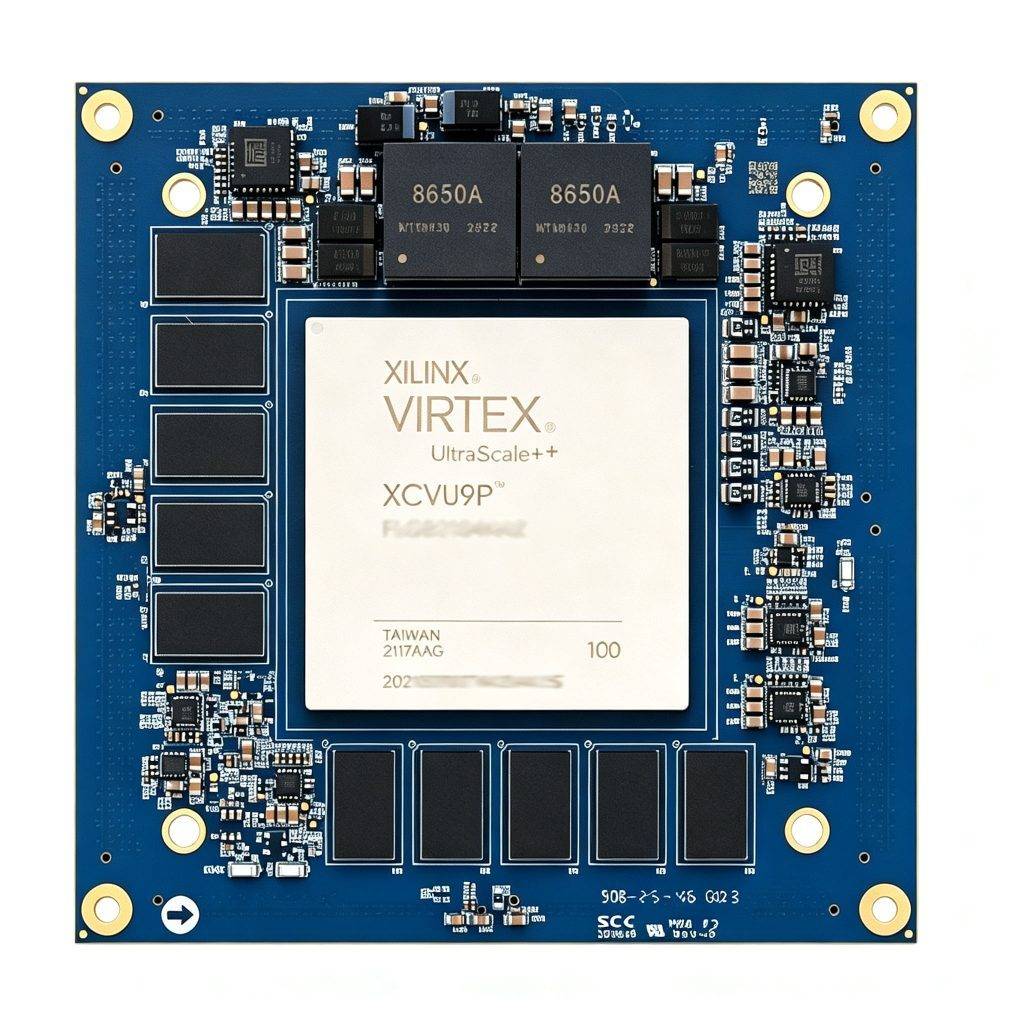

VU9C (XCVU9P) コンピュート版超ハイエンド開発プラットフォームは、AMD Xilinx Virtex UltraScale+ 産業 FPGA XCVU9P-2FLGB2104I をベースに、-40°C 〜 85°C で安定動作します。SoM + キャリアボード分離アーキテクチャ (SoM 106×106mm / キャリア 210×255mm) を採用し、膨大なロジックリソース、多数の DSP ユニット、大規模オンチップストレージ、複数の高速光/PCIe インターフェースを備え、高速ネットワーキング、ASIC プロトタイピング、高性能計算、リアルタイム信号処理といった高演算・高帯域アプリケーション向けに設計されています。
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
VU9C (XCVU9P) コンピュート版超ハイエンド開発プラットフォームは、AMD Xilinx Virtex UltraScale+ 産業 FPGA XCVU9P-2FLGB2104I をベースに、-40°C 〜 85°C で安定動作します。SoM + キャリアボード分離アーキテクチャ (SoM 106×106mm / キャリア 210×255mm) を採用し、膨大なロジックリソース、多数の DSP ユニット、大規模オンチップストレージ、複数の高速光/PCIe インターフェースを備え、高速ネットワーキング、ASIC プロトタイピング、高性能計算、リアルタイム信号処理といった高演算・高帯域アプリケーション向けに設計されています。
| パラメータ | 仕様 |
|---|---|
| ボードモデル | VU9C |
| FPGA チップモデル | XCVU9P-2FLGB2104I |
| チップグレード | Industrial; temperature range -40°C ~ 85°C |
| ロジックセル | 2,586K |
| LUT | 1,182K |
| フリップフロップ | 2,364K |
| DSP | 6,840 |
| Block RAM | 75.9Mb |
| UltraRAM | 270Mb |
| QSPI Flash | 2Gbit (256MB) |
| オンボードメモリ | 32GB DDR4 ECC, 2666M data rate, 4×72bit width (with ECC) |
| PCIe Gen3 | 1 × PCIe x16 gold fingers |
| FMC+ | LA 34 IO pairs, HA 24 IO pairs, 16 GTY transceiver pairs |
| FMC HPC | LA 34 IO pairs, HA 24 IO pairs, 8 GTY transceiver pairs |
| QSFP-DD | 2 × 200G |
| QSFP28 | 4 × 100G |
| M.2 NVMe | 1 × M-Key, PCIe Gen3 ×4 |
| SMA | 4 GTY pairs + 1 differential clock pair + 1 trigger pair |
| クロック分配 | Si5341 clock tree + TCXO; supports 10MHz / 1PPS external reference |
| 電源 | 12V / 20A; PMBus power telemetry |
| Gigabit Ethernet | 1 × (management/debug) |
| ボード間コネクタ | 8 × 240Pin Samtec |
| 寸法 | SoM 106×106mm; carrier 210×255mm |
AIモデルの展開には、計算能力、帯域幅、電力効率のバランスの取れた組み合わせが求められます。ハードウェアの並列性、再構成可能なデータパス、豊富な高速インターフェースにより、FPGAとMPSoCはCNN/YOLO推論、Vitis-AIアクセラレーション、エッジインテリジェンス端末向けに、低レイテンシでエネルギー効率の高いヘテロジニアスコンピューティングを提供し、アルゴリズムの迅速な移植と製品展開を可能にします。
5G/6G基地局や高速ネットワーク機器は、プロトコル処理、データ転送、決定的なレイテンシに対して厳しい要件を課します。高速トランシーバ、再構成可能なプロトコルスタック、並列パイプラインにより、FPGAは100G光通信、プロトコル処理、ネットワークセキュリティアクセラレーションを実現し、R&Dから量産まで高いスループットと低レイテンシのハードウェアプラットフォームを提供します。
フェーズドアレイレーダーとイメージングレーダーは、信号処理プラットフォームに対して、マルチチャネル並列取得、高スループットデータフロー、決定的な低レイテンシという厳しい要件を課します。再構成可能な並列アーキテクチャにより、FPGAはレーダー信号処理の中核として、ビームフォーミング、パルス圧縮、ターゲット検出においてマルチチャネル並列・高スループット・決定的低レイテンシの計算を提供し、アルゴリズムの再構成とプラットフォームの進化をサポートします。
大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。
