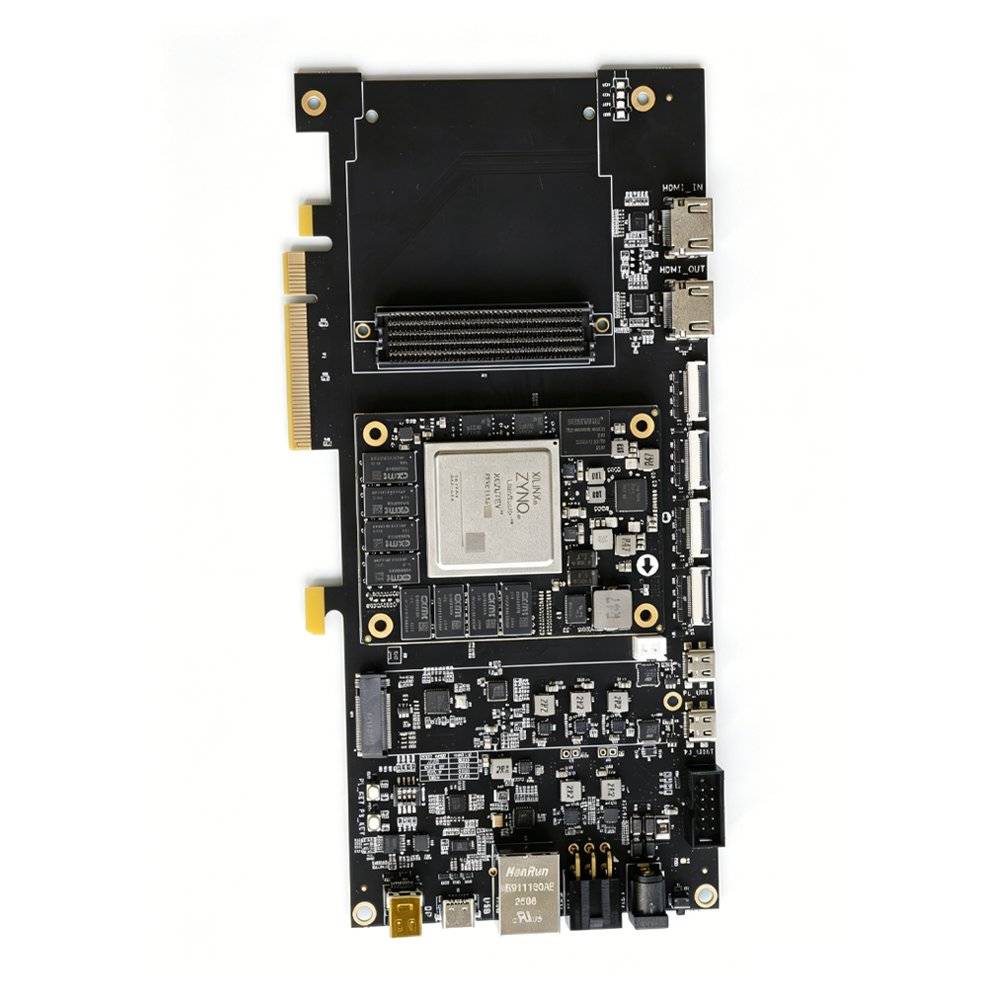

産業グレード XCZU7EV-2FFVC1156I MPSoC をベースにした高性能 PCIe 映像処理開発ボードです。大容量ロジックリソース、DSP アレイ、ネイティブ H.264/H.265 ハードウェアエンコード/デコード対応の VCU ハードコーデックエンジンを統合し、高画質・低遅延・マルチインターフェースの映像システム開発向けに設計されています。(公式サイトでは XCZU7EG/XCZU7CG/XCZU11EG 2FFVC1156I モジュールとの互換性も記載されています。)
インターフェース、冷却、構造、バッチ供給はプロジェクトごとにカスタマイズ可能です。送信後、翌営業日以内にご回答します。
産業グレード XCZU7EV-2FFVC1156I MPSoC をベースにした高性能 PCIe 映像処理開発ボードです。大容量ロジックリソース、DSP アレイ、ネイティブ H.264/H.265 ハードウェアエンコード/デコード対応の VCU ハードコーデックエンジンを統合し、高画質・低遅延・マルチインターフェースの映像システム開発向けに設計されています。(公式サイトでは XCZU7EG/XCZU7CG/XCZU11EG 2FFVC1156I モジュールとの互換性も記載されています。)
| パラメータ | 仕様 |
|---|---|
| ボードモデル | ZU7EV (SoM + carrier board) |
| FPGA チップモデル | XCZU7EV-2FFVC1156I |
| チップグレード | Industrial; temperature range: -40°C to 85°C |
| CPU コア | ARM quad-core Cortex™-A53, dual-core Cortex™-R5F |
| GPU コア | Mali™-400 MP2 |
| VCU (ビデオコーデック) | H.264/H.265@4K 120Hz |
| PS 高速インターフェース | PCIe Gen2 x4, 2× USB 3.0, SATA 3.1, DisplayPort, 4× Tri-mode Gigabit Ethernet |
| PS 低速インターフェース | 2× USB 2.0, 2× SD/SDIO, 2× UART, 2× CAN 2.0B, 2× I2C, 2× SPI, 4× 32b GPIO |
| ロジックセル | 504K |
| LUT | 230.4K |
| フリップフロップ | 460.8K |
| DSP | 12288 |
| Block RAM | 11Mb |
| UltraRAM | 27Mb |
| QSPI Flash | 1Gbit (128MB) dual QSPI Flash |
| FMC HPC | 34 IO pairs, 8 GTY transceiver pairs |
| PS 側 DDR4 | 4GB, 64bit, 2400Mbps |
| PL 側 DDR4 | 4GB, 64bit, 2400Mbps |
| PCIe | 1 PCIe gold fingers, PCIe 3.0 x8, up to 64Gbps |
| FMC 拡張 | LA 34 IO pairs, 8 GTH transceiver pairs, up to 16G |
| DP 出力 | 1 Mini DisplayPort output, 4K@30Hz or 1080P@60Hz |
| M.2 ポート | 1 PCIe 2.0 x1 M.2, supports M.2 SSD |
| Gigabit Ethernet ポート | 1 |
| USB 3.0 ポート | 1 Type-C, HOST/SLAVE/OTG supported |
| USB UART | 1 Type-C to UART |
| JTAG デバッグポート | 1 × 10-pin 2.54mm standard JTAG |
| Micro SD スロット | 1 |
| HDMI 入力 | 1 × HDMI 2.0, up to 4K@60 |
| HDMI 出力 | 1 × HDMI 2.0, up to 4K@60 |
| MIPI ポート | 4, support CSI and DSI, bidirectional, 4 lanes @2.5G per port, Raspberry Pi MIPI compatible |
| LVDS ポート | Shared with MIPI; 1.8V configurable for LVDS output |
AIモデルの展開には、計算能力、帯域幅、電力効率のバランスの取れた組み合わせが求められます。ハードウェアの並列性、再構成可能なデータパス、豊富な高速インターフェースにより、FPGAとMPSoCはCNN/YOLO推論、Vitis-AIアクセラレーション、エッジインテリジェンス端末向けに、低レイテンシでエネルギー効率の高いヘテロジニアスコンピューティングを提供し、アルゴリズムの迅速な移植と製品展開を可能にします。
産業現場では制御機器に対して広い温度範囲、耐干渉性、決定的なレイテンシが要求されます。FPGAは再構成可能な並列ロジックにより、リアルタイム制御、プロトコル解析、高速I/O取得を処理し、PLC拡張、モーションコントロール、産業通信バスに対して高い信頼性のハードウェア基盤を提供します。Duyuanの産業グレードボードは-40~85°Cの広い温度範囲と長期的な安定供給をサポートし、デバイスのプロトタイプ検証から量産への移行を支援します。
大学の研究室から企業の先行研究まで、アルゴリズムとハードウェアアーキテクチャを迅速に検証することがプロジェクト成功への重要な第一歩です。DuyuanのFPGA開発ボードとSoMは、ASICプロトタイプ検証、高速データ収集、計測器開発、学術研究向けに、豊富な高速インターフェース、完全なリファレンスデザイン、エンドツーエンドの技術サポートを提供し、アイデアを迅速に機能するハードウェアシステムへと変えることを支援します。
4K/8Kビデオ、マシンビジョン、産業カメラは、エンドツーエンドのレイテンシとインターフェースカバレッジに対して厳しい要件を課します。ハードウェアダイレクトのビデオパスと並列パイプラインにより、FPGAはビデオエンコード/デコード、画像前処理、マルチプロトコルインターフェース、低レイテンシ転送においてマイクロ秒レベルの決定的処理を提供し、ビデオサービスとビジョンアルゴリズムの深いカスタマイズをサポートします。
送信後、翌営業日以内にご回答します。選定のご相談、パラメータカスタマイズ、バッチ供給に対応します。
